Tantec korona Generátory HV-X - Zdroje energie pro předúpravu koronou a plasmou
Generátory HV-X od firmy Tantec představují novou sérii pokročilých zdrojů energie pro předúpravu povrchu koronou a plasmou.
Naše generátory jsou všestranné. Bez problému se používají jako samostatné jednotky předúpravy, nebo mohou být bez problémů použité jako součásti Automatických linek.

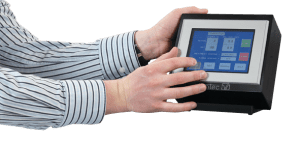

Naše generátory se ovládají pomocí 5,7 palcových dotykových displejů, které mají zabudované PLC s 16 vstupy a 16 výstupy a rozhraní RS485 Modbus.
Standardní RTU 4-Wire Modbus řízení funguje jako unikátní komunikační platforma pro předúpravu povrchu koronou a plasmou.
Na požádání je možné použití i Profibus, CANopen a podobné. Je však nutné přidat speciální konvertor protokolů, aby bylo možné rychlé připojení na systém Bus (např. Anybus Communicator)
HV-X generátory jsou dostupné s 200, 1000 a 2000 Wattovými výstupy a pracují s 17 různými vysokonapěťovými generátory, s výstupním napětím od 2kV až po 80kV. Díky tomu můžeme připravit takřka každý díl, jakékoli velikosti, tvaru nebo objemu.
Konfigurace Funkce Doporučené služby
| Technické specifikace | HV-X02 | HV-X10 | HV-X20 | HT-Transformers |
|---|---|---|---|---|
| Napětí a frekvence: | 100-240 VAC 50/60 Hz | 100-240 VAC 50/60 Hz | 100-240 VAC 50/60 Hz | 400 V |
| Výstupní napětí: | Max. 400 Vp 0-200 Watt |
Max. 400 Vp 0-1000 Watt |
Max. 400 Vp 0-2000 Watt (110 V: Max. 1500 Watt) |
1–40 kV (17 types) 0-2000 Watt |
| Spotřeba energie: | 300 VA | 1200 VA | 2150 VA | 0-2000 Watt |
| Startovací čas: | 5-30 ms | 5-30 ms | 5-30 ms | 5-30 ms |
| Doba vypínání: | <1 ms | <1 ms | <1 ms | <1 ms |
| Rozměry v mm (DxŠxV) | 430 x 470 x 200 | 430 x 470 x 200 | 430 x 470 x 200 | 210 x 164 x 218 (Suchý) 242 x 242 x 267 (Olejový) |
| Váha v kg | 12.5 | 12.5 | 14.5 | 5-11 kg, závisí na Typu transformátoru |
| Operátorské rozhraní: | 5.7” STN barevný dotykový display | 5.7” STN barevný dotykový display | 5.7” STN barevný dotykový display | |
| (Volitelné) | Porty: (1) USB (1) Ethernet (1) Serial RS485 |
Porty: (1) USB (1) Ethernet (1) Serial RS485 |
Porty: (1) USB (1) Ethernet (1) Serial RS485 |
N/A |
| Bus komunikace | Standard: RTU 4-Wire Modbus, 57.6Kbaud, 8bit. Volitelné: CANopen/Profibus a jiné |
Standard: RTU 4-Wire Modbus, 57.6Kbaud, 8bit. Volitelné: CANopen/Profibus a jiné |
Standard: RTU 4-Wire Modbus, 57.6Kbaud, 8bit. Volitelné: CANopen/Profibus a jiné |
N/A |
| Splňuje normy: | CE – RoHs – WEE | CE – RoHs – WEE | CE – RoHs – WEE | CE – RoHs – WEE |
| Ostatní funkce: | |
|---|---|
| Výstupní ovládání náboje: | Limit napětí, nebo proudu. |
| Ovládání síly Wattů: | Založeno na počtu/minutu, m/min. nebo m2/min. (Dostupné pouze přes Bus ovládání, nebo operátorské rozhraní). |
| Pokročilé ošetření: | Časovač s pěti módy, 0.02-60 sekund. |
| Shoda elektrod: | 70, 80, 90 and 100%. |
| Řídící programy: | |
|---|---|
| Jednoduchý mód: | Nastavitelné jsou pouze základní parametry, využitím ovládacího tlačítka a hlavního panelu. |
| Modbus (Standardní): | Plné ovládání všech parametrů, vč. ukládání, ověření a dohledu nad daty. (Profibus, CANopen a ostatní bus ovladače jsou volitelné). |
| Ovládací rozhraní pro operátory, Tantec Remote-X. (Volitelné): | Plné ovládání parametrů, včetně nastavení, ukládání, potvrzení a dohledu nad daty. |
| PLC nastavení (Standardní): | Skrze PLC lze nastavit důležité, základní parametry. |
